Wiggens 超声波破碎仪主要用于样品的均质，分散，乳化，悬浮液处理，细胞，微生物，真菌和孢子的破碎。也可用于化学反应装置，利用超声波加速化学反应。
超声波破碎仪可有效加快实验进程，可以选择性地破碎实验底物，保证稳定可靠的样品。利用超声波处理样品，不仅可以得到μm 级样品，甚至可以得到nm 级样品。
WIGGENS超声波破碎仪
* 维根斯超声波清洗器采用AMPLICHRON 系统，保证频率恒定，重复破碎可以得到相同的结果。超声波强度可以从10-100% 设置。
* 超声波段：当处理热敏感的样品时，上下限温度可以改变。可调式的波段在超声缓冲时间间隔中，可以进行低温冷却。
* 超声波清洗器辐射声波连续，处理效果好。
* 操作方便，通过按钮或者远程控制来控制发生器或者转换器。
* 集成定时器，可以设定运行时间。可以记录连续运行时间或者是倒计时运行时间。并可防止机器空转。
* 认证：WIGGENS超声波破碎仪安全连续运行满足CE 认证。同时满足欧洲体外诊断要求IVN 98/79/EG，可用于临床工作。
WIGGENS超声波破碎仪工作原理
* 高频发生器：能够把 50Hz 的低频 电压转换成20kHz 的高频电压。
* 超声波转换器：能够把从发生器 中产生的电压转变成20kHz 的机械振动。
* 标准的转接器和带增压结角的转 接器：由它们特殊设计的类型来增加振幅。外螺纹是为了跟破碎头更紧密的连接。
* 破碎头：能够把超声波能量传递 到样品上。尖头的，锥形的和平头的破碎头，直径分别有2，3，6， 13，19，和25mm，用于不同的处理量。

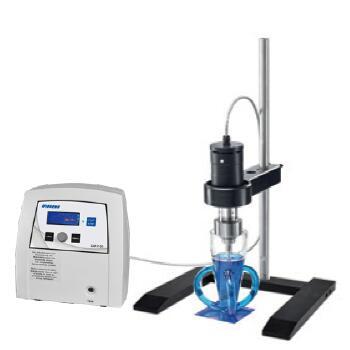

Mini20 超声波破碎仪
非常适合少量样品破碎，如微孔板内的样品细胞破碎
适合样品容积：0.1 ~ 25 mL
标准套装
适合样品容积：0.5 ~ 25 mL
最大超声输出功率：20W
* 超声波发生器 mini20
* 超声波换能器 mini20
* 细胞破碎头 MS 2.5， 直径2.5 mm
订货号：420
WIGGENS Mini20超声波破碎仪
| Mini20 |
超声波发生器 | GM mini20 |
外形尺寸l × w × h [mm] | 250 × 256 × 154 |
超声波换能器 | UW mini20 |
Dia. × L [mm] | 50 × 160 |
可配 破碎头直径 [mm] | 1.5/ 2.0/ 2.5 |
WIGGENS HD2000系列超声波破碎仪
适合样品容积：1 ~ 200 mL
标准套装
适合样品容积：2 ~ 50 mL
最大超声输出功率：100W
* 超声波发生器 GM 2070.2
* 超声波换能器 UW 2070
* 标准振幅杆 SH 70 G
* 微型破碎头 MS 73，， 直径3 mm
订货号：2451
WIGGENS HD 2200.2 超声波破碎仪
适合样品容积：2~ 1000 mL
标准套装
适合样品容积：20 ~ 900 mL
最大超声输出功率：200W
* 超声波发生器 GM 2200.2
* 超声波换能器 UW 2200
* 增强型振幅杆 SH 213 G
* 钛平头破碎头 TT 13，，， 直径 13 mm
订货号：2451
WIGGENS HD2000系列超声波破碎仪
| HD 2070.2 | HD 2200.2 |
超声波发生器 | GM 2070.2 | GM 2200.2 |
外形尺寸l × w × h [mm] | 240 × 210 × 140 | 240 × 210 × 140 |
超声波换能器 | UW 2070 | UW 2200 |
Dia. × L [mm] | 70 × 150 | 70 × 150 |
可配破碎头直径 [mm] | 2/ 3/ 6/ 13 | 2/ 3/ 6/ 13/19 /25 (for 19 and 25 mm Special horns necessary) |

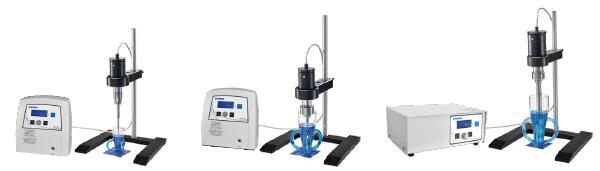

WIGGENS HD3000系列超声波破碎仪技术参数
型号 | HD 3100 | HD 3200 | HD 3400 |
处理量 | 最大200mL | 最大1000mL | 最大2500mL |
高频发生器 | GM 3100，输出功率最大100w | GM 3200，输出功率最大200w | GM 3200，高频输出最大有效功率400W |
高频发生器尺寸（LxWxH） | 250 x 256 x 154mm | 250 x 256 x 170mm | 324 × 230 × 131mm |
高频发生器重量 | 2.0kg | 2.7kg | 3.1kg |
超声转换器 | UW 3100 | UW 3200 | UW 3400 |
超声转换器尺寸（dia.x L） | 70x150mm | 90x180mm |
超声转换器重量 | 1.0kg | 2.2Kg |
振幅控制 | 10%-100% 可调 |
电源控制 | 有（高频发生器电源） |
自动增强控制 | 有，预选探针后 |
脉冲 | ON cycles 0.2 – 600 s/OFF cycles 0.3 – 600 s |
时间模式 | 9 小时59 分 59 秒连续运行或者定时 |
安全停止 | 9 小时59 分 59 秒 |
显示 | LCD 显示屏（显示振动模式，时间，振幅，能量，温度可选显示） |
能量单位 | KJ |
温度监控和测量 | 可选，0-120℃ |
数据接口 | RS 232 接口 |
故障诊断 | 有 |
处理频率 | 20kHz |
程序储存 | 可以储存9 个程序 |
远程控制 | 脚踏开关 |
电源电压 | 230V（±10%） |
配置 | 高频发生器GM3100 超声转换器UW3100 标准接头SH70G 破碎头MS 73，直径3mm | 高频发生器GM 3200 超声转换器UW 3200 增压接头SH213G 钛材质平头接头TT 13，直径13mm | GM 3400 高频发生器 UW 3400 超声转换器 SH 3425 带增压角转接器接头 VS 200 T 加长破碎头，直径25mm |
可用钛材质破碎头直径 | 2，3，6，13mm | 2，3，6，13，19，25mm | 19，25mm |
订货号 | 3680 | 3660 | 3690 |
WIGGENS HD4000系列超声波破碎仪技术参数
| HD 4050 | HD 4100 | HD 4200 | HD 4400 |
超声波发生器 | GM 4100 | GM 4100 | GM 4200 | GM 4400 |
外形尺寸l × w × h [mm] | 150 × 220 × 335 | 150 × 220 × 335 | 150 × 220 × 335 | 150 × 220 × 335 |
超声波换能器 | UW 50 | UW 100 | UW 200 | UW 400 |
外形尺寸[mm] | 45 × 175 | 70 × 150 | 70 × 150 | 6 × 180 |
适用破碎头直径[mm] | 2/ 3/ 4.5/ 6 | 2/ 3/ 4.5/ 6/ 9/ 13 | 3/ 4.5/ 6/ 9/ 13/ 16/ 25 | 13/16/19/25/32/38 |
WIGGENS超声细胞破碎仪附件
* 连接标准接头，带增压角接头的破碎头
* 由钛合金 (Ti-Al6-V4) 制成，向样品传输机械纵波，具有耐热性，可用于压力釜，同时具有耐腐蚀性，样 品体积，反应容器的直径和要求的振幅决定 了破碎头和其他部件的选择。
* 振幅越大，超声强度越大。
* TT 13， TT 19 和TT 25 钛制平头破碎头用于超声中等大小的样品。
* VS 70 T / VS 190 T / VS 200 T 加长破碎头特别用于处理陶瓷悬浮液和制备用于粒度测定的样品。
* 破碎头自身的结构特点提高了振幅，致使液体中具有很高的超声功率密度。
* 用于实验室的一些特殊工作比如生物中细胞或细菌的破碎，或化学中反应进程的加快。
* 破碎头会受到磨损，建议购买均质器的时候定制备用破碎头
WIGGENS超声细胞破碎仪破碎头
产品描述 | 微型破碎头 | 钛制破碎头 |
型号 | MS 1.5 | MS 2.0 | MS 2.5 | MS 72 | MS 73 | TS 102 | TS 103 | TS 104 |
代码 | 3639 | 3654 | 3652 | 492 | 529 | 3740 | 3741 | 3742 |
直径 mm | 1.5 | 2.0 | 2.5 | 2 | 3 | 2 | 3 | 4.5 |
长度* 大约值 mm | 64 | 59 | 55 | 191 | 175 | 145 | 135 | 130 |
标准接头-HD3100 带增压角接头-HD 3200 带增压角接头-HD 3400 | - - - | - - - | - - - | SH 70 G SH 213 G - | SH 70 G SH 213 G - | - - - | - - - | - - - |
振幅-HD3100 振幅-HD 3200 振幅-HD 3400 μmss 峰到峰 | - - - | - - - | - - - | 253 / 285 282 / 286 - | 212 / 245 302 / 308 - | - - - | - - - | - - - |
体积-HD3100 体积-HD3200 体积-HD3400 ml | - - - | - - - | - - - | 1 – 25 2 – 30 - | 2 – 50 5 – 90 - | - - - | - - - | 5 – 100 10 – 350 - |
管直径（最小值） mm | 4 | 6 | 6 | 4 | 6 | 4 | 6 | 8 |

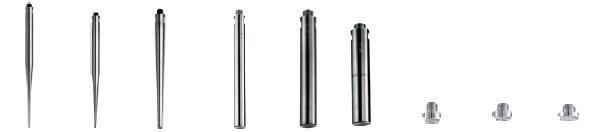

WIGGENS超声细胞破碎仪破碎头
描述 | 尖头 | 锥形 | 柱形 | 钛平头 |
型号 | MS 72 | MS 73 | KE76 | VS 70T | VS 190T | VS 200T | TT 13 | TT19 | TT 25 |
直径(mm) | 2 | 3m | 6 | 13 | 19 | 25 | 13 | 19 | 25 |
长度(mm) | 191 | 175 | 135 | 130m | 130 | 130 | 5 | 5 | 6 |
标准接头for HD 3100 增加接头for HD3100 | SH 70G SH 213G | SH 70G SH 213G | SH 70G SH 213G | SH 70G SH 213G | SH 219G | SH 225G | SH 70G SH 213G | SH 219G | SH 225G |
振动幅度for HD 3100 振动幅度for HD 3200 umss(peak to peak) | 253/285 282/286 | 212/245 302/308 | 165/191 249/255 | 80/97 153/170 | 73/81 | 46/51 | 78/93 149/165 | 73/81 | 48/53 |
处理量 HD3100(mL) 处理量HD 3200(mL) | 1-25 2-30 | 2-50 5-90 | 5-100 10-350 | 10-200 20-900 | 25-900 | 30-1000 | 10-200 20-900 | 25-900 | 30-1000 |
容器直径（最小）(mm) | 4 | 6 | 8 | 17 | 23 | 29 | 17 | 23 | 29 |
订货号 | 492 | 529 | 530 | 494 | 3638 | 478 | 497 | 491 | 532 |
WIGGENS超声细胞破碎仪破碎头延长杆
l 在使用钛平头时，可以增长延伸到样品里的深度
l VS 70——用于SH 70G/213G 和TT13 中间连接，适合HD3100 和HD3200
订货号：500
l VS 200——用于SH 225G 和TT25 中间连接，适合HD3200，
订货号：415
WIGGENS超声细胞破碎仪玻璃破碎杯
RZ 系列自循环破碎杯
由于超声波振动所产生的压力，样品会从分散杯底部被亚入三个循环侧臂，如果将分散破碎杯放入冷却液或者碎冰中，样品就会被有效冷却，因为该破碎杯有自循环换热功能和增大的表面积。
KG 系列带冷却夹套的破碎杯
用于处理热敏感样品，外接自来水或冷水机，可将样品温度恒定在安全值内
DG 系列流过式破碎杯
带冷却夹套，用于连续破碎时的样品恒温，样品从底部入口泵入，有顶部出口自流回外部容器，可以用于大量样品的均质破碎，最大处理量30L/h
型号 | KG 3 | KG5 | DG 3 | RZ 1 | RZ 2 | RZ 3 | RZ 4 | RZ 5 |
适合发生器HD | 3100/3200 | 3200 | 3100/3200 | 3100/3200 | 3100 / 3200 / | 3100/3200 | 3200 / 3400 | 3200 |
体积(mL) | 15 | 70 | 最大5.6L/h | 25 | 40 | 110 | 390 | 660 |
内直径（mm） | 20 | 35 | 20 | 30 | 42 | 50 | 75 | 90 |
内深度（mm） | 65 | 95 | 65 | 85 | 100 | 135 | 202 | 243 |
订货号 | 536 | 481 | 538 | 3606 | 3607 | 522 | 3526 | 483 |
WIGGENS超声细胞破碎仪不锈钢反应容器
* 适用于大量样品的在线连续分散破碎
* 处理量达 50 L/h，可以直接从腔体顶部与 wiggens 标准型或增强型变幅杆安装连接，样品从底部入口直接被泵入腔体，进入破碎头***超声破碎区，经过有效破碎后从顶部出口留出，自带冷却夹套可以恒温冷却样品，最大过压< 2 bar
流过式反应容器 |
型号 | DG 4 G |
匹配的HD 型号 | 2070.2 / 2200.2 / 3100 / 3200 / 4100 / 4200 |
订货号 | 3608 |
WIGGENS超声细胞破碎仪不锈钢支架
带固定夹和防滑垫安全固定反应容器
型号 | HG 20 |
匹配的HD 型号 | 2070.2 / 2200.2 / 3100 / 3200 / 4050 / 4100 / 4200 / 4400 |
订货号 | 3664 |
WIGGENS超声细胞破碎仪隔音箱
LS20 隔音箱
* 降低噪音水平，背部的切口可以连接气体或进行流入式反应
* 丙烯酸材质的门可以进行过程控制
LS2 0 涂有隔音材料的不锈钢箱体，可衰减20 分贝
* 隔音材料防水，容易清洗，带有杆，可旋转夹和调节样品容器高度的夹
* 夹带用于安全固定不同规格的样品容器，也用于圆底和进口在
下面的玻璃容器样品的超声处理。
